機房防雷設計
?
一、?設計依據標準?
1?GB2887-89《計算機場地安全要求》?2?GB50174-93《電子計算機機房設計規范》?3?GB50057-94《建筑物防雷設計規范》?4?GB50054-95《低壓配電設計規范》?
5?GA173-1998《計算機信息系統防雷保安器》?6?GB3482-3483-83《電子設備雷擊試驗》?7?GB11032-89《交流無間隙避雷器》?8?郵電部《通訊產品入網檢定認證細則》?9?IEC1024-1：1990《建筑防雷》?
10?IE1312-1：1995《雷電電磁脈沖的防護通則》?
11?ITU.TS.K20:1990《電信交換設備耐過電壓和過電流能力》?12?ITU.TS.K21:1998《用戶終端耐過電壓和過電流能力》?
機房的防雷措施?
1、直擊雷防雷措施?
依據國標GB50057-94第3.3.1條，對第二類防雷建筑物直擊雷的規定：“第二類防雷建筑物防直擊雷措施，宜采用裝設在建筑物上的避雷網（帶）或避雷針或及其混合接閃器。?
一、?直擊雷防護?
直擊雷、球狀雷本次設計未予考慮。?
二、感應雷防護?
感應雷防護是一個系統工程，用從屏蔽、哀減、泄流等，電位連接，地電位反擊以及接地點的選擇各方面考慮，根據公司技術人員現場堪測，公司擬定以下方案作感應雷的防護。??
三?、網絡機房?
1．電源部份?
根據逐層降壓的原理，以及建筑物內電器設備的分布、耐壓情況，我們擬定電源作兩級防護，重點部分位三級防護。具體方案如下：?
在機房總變電間電源輸出端安裝一臺整體式電源防雷箱，作為電源的一級防護，其型號為DXH06-380DJ，相位連接線采用不小于10mm2采用的多股軟銅線，PE線采用不小于16?mm2的多股軟銅線，PE線就近接地，生產廠家為普天中普防雷科技有限公司，該公司生產的該防雷箱經國家權威部門檢驗合格，并有反映時間短（8/20us）、殘壓低的特點。第二級防護在分配電箱的電源輸出端安裝普天中普防雷科技有限公司雷模塊，型號選擇為DXH06-220D,?相位連接線采用不小于10mm2采用的多股軟銅線，PE線采用不小于16?mm2的多股軟銅線，PE線就近接地,雷電浪涌電壓經過兩級泄流后，可達到較安全值，在敏感設備（電腦）的電源輸入端安裝普天中普防雷科技有限公司生產的防雷插座作為電源的三級防護，確保敏感設備免受雷擊。電腦等設備的金屬外殼做好等電位連接，并就近接地，接地線不小于16?mm2，并盡量做到短、粗、直。?
。?
2．信號部分?

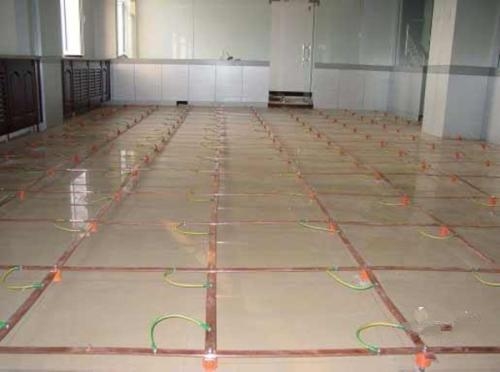

機房的感應雷防護要從屏蔽、泄流、均壓和等電位連接全面防護，在現場堪測發現機房內未接地，未做其它防護。視頻信號由光纜輸入，由光纜材料不受感應雷影響的特殊性。因此我們在信號輸入端做好接地就可以了。根據國家有關部門規定，弱電防雷接地地網的接地電阻不能大于四歐。由于工程環境和土壤電阻率不同，因而每個接地地網都需要達到四歐難度較大，在必要時需采用化學降阻劑，使每個地網都達到四歐。在機房內裝一勻壓環，其材料選用30*3mm的紫銅排和16?mm2的多股軟銅芯線。勻壓環至少不少于兩處接地。在機房內需做防靜電地板，在離防靜電地板150mm高處做一總匯流排，其材料選用40*4mm的紫銅排，長度為400mm，總匯流排的接地線采用25mm2的多股軟銅線，將機房內所有設備的金屬外殼相互連接，其連接線采用不小于10mm2的多股軟銅芯線，并就近接入到勻壓環，機房內所有PE線都接到總匯流排上，連接線盡量做到短、粗、直。交換機所有外接網絡線均需安裝株洲普天中普防雷科技有限公司生產的防雷器，其型號QFL06-C100。如果機房無接地地網，還需制作接地
