隨著WLAN技術的成熟和終端的普及，WLAN網絡承載的業務與應用逐漸豐富，為越來越多的終端用戶所喜愛，各大運營商與企業也不斷加大對WLAN網絡建設的投入，在各熱點樓宇（寫字樓、酒店、機場等）規劃部署WLAN網絡，以滿足終端用戶不斷上漲的業務需求。本文將對無線網絡的規劃設計原則加以總結和分析，可作為無線網絡部署的指導意見。
無線網絡規劃與設計
當前WLAN網絡采用的主流協議為802.11a/g/n，在設計無線網絡部署方案時，首先應對這些協議有所了解，特別是與網絡部署相關的信道、頻率等信息，最終根據協議規定的相關原則來指導網絡的規劃與設計。本文主要以802..11g協議為例闡述無線網絡的規劃與設計。
1、802.11g協議頻譜
如圖1所示，IEEE 802.11g協議的頻譜范圍是2.4~2.4835GHz。802.11協議在2.4GHz 頻段定義了14個信道，每個頻道的頻寬為22MHz。兩個信道中心頻率之間為5MHz。信道1 的中心頻率為2.412GHz，信道2 的中心頻率為2.417GHz，依此類推至位于2.472GHz 的信道13 。信道14 是特別針對日本所定義的，其中心頻率與信道13 的中心頻率相差12 MHz。

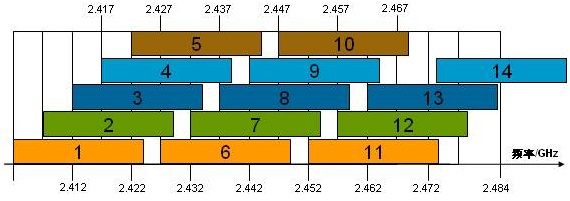

圖1 802.11g協議頻譜劃分圖
從圖1可以看到，信道1在頻譜上和信道2、3、4、5都有交疊的地方，這就意味著：如果有兩個無線設備同時工作，且它們工作的信道分別為1和3，則它們發送出來的信號會互相干擾。
為了最大程度的利用頻段資源，可使用1、6、11；2、7、12；3、8，13；4、9、14這四組互相不干擾的信道來進行無線覆蓋。
下面的表1列出了802.11g在各國家授權使用的頻段。在北美地區（美國、加拿大）開放1-11信道，在歐洲開放1-13信道。中國與歐洲一樣，同樣開放1-13信道。

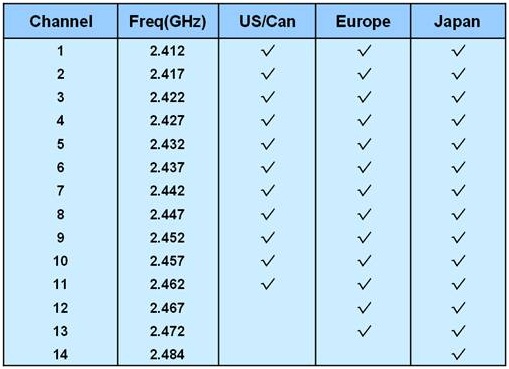

表1 802.11g協議的授權使用頻段
由于只有部分國家開放了12~14信道頻段，所以一般情況下，使用1、6、11這一組互相不干擾的信道來進行無線覆蓋。
注：對于802.11a的5G頻段，在中國一共開放了5個信道，分別是149、153、157、161、165信道，這5個信道相互之間不重疊，為互不干擾信道。
2、規劃設計原則
在了解的802.11g協議的頻譜分布后，下面將遵照協議標準指導無線網絡的規劃與設計。
圖2 802.11g協議蜂窩覆蓋示意圖
依據802.11g協議的信道劃分情況，按照蜂窩式無線覆蓋的原則，在二維平面上使用1、6、11三個信道實現任意區域無相同信道干擾的無線部署，如圖2所示。

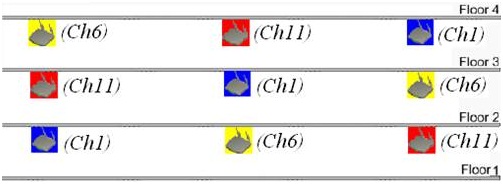

圖3 多樓層蜂窩覆蓋示意圖
在多樓層無線覆蓋時，信道的設置要考慮三維空間的信號干擾。如圖3所示，在1樓部署3個AP，從左到右的信道分別是1/6/11，此時在2樓部署的3個AP的信道就應該劃分為11/1/6，同理3樓為6/11/1。這樣就可最大程度地避免了樓層間的干擾，無論是水平方向還是垂直方向都按照無線蜂窩式覆蓋原則進行部署。
無線覆蓋區域的信號強度應滿足一定的標準，才能保證AP與終端之間信號的有效交互，從而保證無線覆蓋的效果。覆蓋區信號強度至少要在終端的接收靈敏度以上，這樣終端才能發現無線網絡。
但在實際網絡勘測設計中，為使得AP與終端之間協商出較高的發送速率，取得一定的帶寬和好的上網體驗，需要有更好的信號強度作為保證。一般情況下，對于有業務需求的樓層和區域進行覆蓋時，目標覆蓋區域內95％以上位置的接收信號強度應≥-75dBm（經驗值，適用于絕大部分無線網卡），重點覆蓋區域信號強度應≥-70dBm。

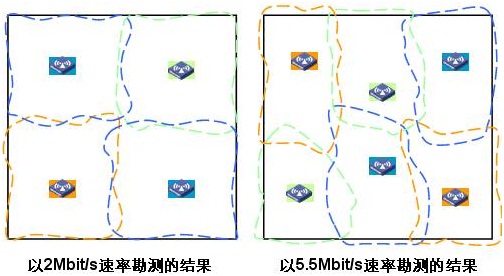

圖4 不同用戶業務帶寬需求的部署方案對比
無線用戶所選擇的速率將極大地影響單AP并發用戶數量與覆蓋范圍，從而影響網絡勘測的結果。例如圖4所示，以兩種不同的速率勘測同一開放式辦公區域。如果在2Mbit/s的速率下需要4個AP覆蓋用戶區，而如果在5.5Mbit/s的速率下，則需要6個AP才能覆蓋。因此，充分了解用戶業務對帶寬的需求是非常重要的。
2.4信號穿透損壞估測
在WLAN 工程中，需要通過現場勘查的方式了解建筑物和周圍各種物質的材質，并估測其對無線信號的影響，從而來確定WLAN設備的安裝位置。例如將AP置于相對較高的位置，可以有效地消除AP與無線終端之間的固定或移動的遮擋物，從而能夠保證AP與無線終端之間信號的有效交互，提高WLAN的覆蓋質量，保障WLAN網絡的暢通。
2.4GHz電磁波對于各種建筑材質的穿透損耗的經驗值如下：
l隔墻的阻擋（磚墻厚度100-300mm）：20-40dB；
l樓層的阻擋：20dB以上；
l木制家具、門和其它木板隔墻的阻擋：2-15dB；
l厚玻璃（12mm）：10dB

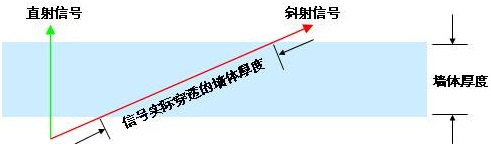

同時，在衡量墻壁等對于AP信號的穿透損耗時，需考慮AP信號入射角度。
例如，一面0.5米厚的墻壁，當AP信號和覆蓋區域之間直線連接呈45°角入射時，無線信號相當于穿透近1米厚的墻壁；在2°角時相當于超過14米厚的墻壁，所以要獲取更好的覆蓋效果應盡量使AP信號能夠垂直的穿過墻壁。
2.5 802.11n協議信道規劃原則
802.11n同時定義了2.4GHz頻段和5GHz頻段信道，沿用了802.11g和802.11a的頻譜資源，分別稱之為802.11gn模式和802.11an模式。但與802.11a/g每信道只用20MHz頻寬不同的是，11n定義了兩種頻帶寬度： 20MHz頻寬和40MHz頻寬。

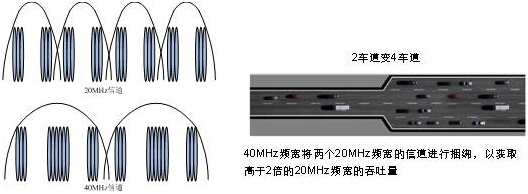

其中40MHz頻寬使用兩個20MHz信道進行捆綁，其中一個是主信道，一個是輔信道。
40MHz信道模式雖然可以獲得更多的頻譜利用率，獲得20MHz模式兩倍的吞吐量，但是通過前面802.11g協議頻譜的學習可以知道，40MHz信道模式對于2.4GHz頻段有限的頻譜資源來說有些尷尬，因?yàn)樵?.4GHz頻譜中無法實現兩個相互不干擾的40MHz信道的劃分。
然而5GHz頻段具有豐富的頻譜資源，F(xiàn)CC分配了23個互不重疊20MHz信道，在中國也有5個互不重疊20MHz信道，有足夠的信道來實現40MHz信道的捆綁。
因此，40MHz 頻寬的11n模式基本不建議在2.4GHz使用，即802.11gn模式一般都采用20MHz頻寬進行部署，獲取更多的信道資源，以滿足蜂窩覆蓋的原則。而想要獲得40MHz頻寬的高吞吐量，建議使用5GHz的11n（即802.11an模式）進行部署。
3、優化設計原則
由于無線信號的空間傳播是三維的，所以給設計、部署和排錯帶來了較大的困難。在進行室內部署時，在滿足一定用戶密度的無線應用需求下，要盡可能的減少三維空間中的信號可見數量。為了更便于大家的理解，下面我們將通過一個實例來闡述無線網絡在優化設計時的原則。

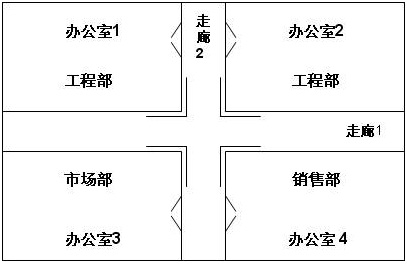

部署某無線網絡時，其勘測到的場景如下：
1、兩個十字交叉的走廊分四個辦公室，將三個不同部門分割開。
2、工程部會經常有大量的用戶存在，他們對帶寬要求較高。
3、市場部和銷售部辦公人員較少，他們對帶寬要求不高，但兩個部門之間經常相互移動辦公。
4、每個房間靠近兩個走廊交叉區域的位置為承重墻，同時在走廊外也擺放了許多工藝品，此區域?qū)ι漕l信號衰減較大。

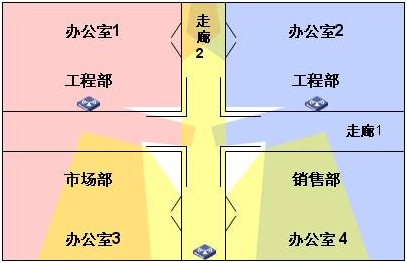

n部署設計方案1的設計思路
由于工程部經常有大量用戶，而且對帶寬要求較高，所以每一間辦公室都安裝一臺AP，壁掛在墻壁上，使用自帶2dBi全向天線。
工程部兩個AP安裝位置的墻面為普通隔斷墻，對信號的損耗較小，因此市場部、銷售部的大部分區域也可被這兩個AP的信號覆蓋。在市場部與銷售部的辦公室之間部署第三個AP解決信號覆蓋的盲區問題即可。
以上部署方案所暴露的問題有：
1、沒有從用戶應用、用戶密度、工作流程等方面綜合考慮。
2、部分區域還有信號覆蓋盲區。
3、在需要經常移動的市場部和銷售部的辦公區域，用戶移動時會發生多次不同信號覆蓋區域間的切換。
4、在走廊1移動的用戶只能通過泄露信號覆蓋，信號質量較差。

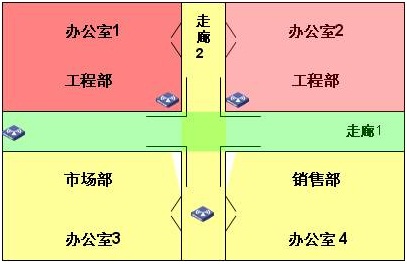

n部署設計方案2的設計思路
由于工程部經常有大量用戶，而且對帶寬要求較高，所以每一間辦公室都安裝一臺AP，而AP安裝位置移至承重墻角落處，采用定向平板天線覆蓋各自的辦公室，這樣可以保證每個AP的信號都集中在各自房間內，同時利用承重墻對信號的較大損耗以防止信號泄漏到房間以外。
在市場部和和銷售部之間的AP放置在兩辦公室的門口處，這樣1臺AP可覆蓋兩間辦公室的區域，移動辦公的無線用戶不會再出現跨小區域切換的情況。
在走廊1的一端采用高增益定向天線覆蓋走廊1。
通過方案1和方案2的比較可以看出，方案2明顯更符合無線網絡勘測設計的基本原則（空間信號之間的可見度較小），更加貼近用戶的實際需求和應用模型。而除了對AP部署位置的簡單調整外，常用的無線網絡部署優化手段還有：信道設置、功率調整、天線的選擇（全向、定向、桿狀、平板、八木、吸頂?shù)龋?/span>
