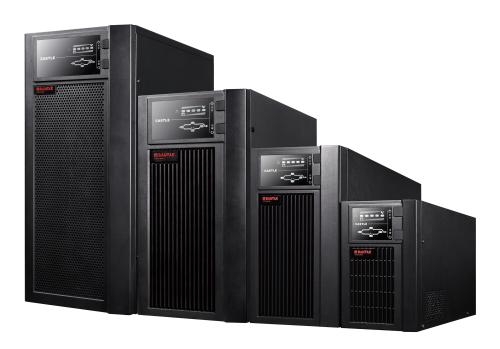

常用UPS的品牌：APC 、山特

1.1     機房UPS及配電系統

本方案依據《供配電系統設計規范》（GB50052-95）要求，把機房設備用電作為重點考慮。供配電系統包括線路分配、開關柜、UPS電源、普通插座和專用插座的布設，以及空調、門禁、視頻監控照明等輔助設備的配電系統。所有設備采用雙回路供電，每個機柜均設計兩路獨立回路。

1.1.1  功能要求

? 考慮到E地塊供電的可靠性，機房供配電系統采用市電供電和UPS相結合的供電方式；

? 按照機房工程的求的設備量計算整個機房的市電用電量，由電氣施工方提供2路獨立回路至機房配電柜，我方負責機房配電柜配出部分，所有機房內設備用電經過機房市電和UPS配電柜之后由機房內部獨立控制；

? 市電配電柜動力用電（機房空調、照明、新風等需與消防聯動的用電設備）總開關安裝分勵脫扣裝置，接收消防控制器的低壓信號，在消防報警之后切斷動力用電總開關，達到消防的要求；

? 機房內安裝UPS電源，電池容量配備滿載120分鐘后備電池；

? 機房內提供市電和UPS電，機柜均單獨回路供電；

? 消防系統由UPS供電；

1.1.2   設計要點

? 配電柜充分考慮市電及UPS的用電負載,及20%-25%的冗余。

? 配電柜主電纜由樓層配電柜引入，動力開關與消防聯動。

? 計算機插座回路采用ZR-BVR3*2.5電源線。

? 機房內采用兩路市電提供UPS電源，經ATS全自動切換開關，可以做到不斷電的情況下自動切換， UPS提供兩路16A的電源至機柜下方的接線箱，再連接至機柜內的PDU電源模塊。

? 電源插座全部采用專業PDU。

? 配電柜內開關均選用施奈德斷路器。

? UPS輸出電源和市電做旁通備份，在UPS全部發生故障的情況下，可通過專業的手動切換開關來完成電源的切換，這種專業切換開關通過機械聯動機構，避免市電和UPS電源同時合閘，因頻率不同步而造成的險情。

? 機房內考慮空調電源、門禁電源和及其它設備電源。

? 在適當區域布置適量的市電電源點，提供維修及保潔等使用。

? 配電柜配備專業的電量儀，帶電流、電壓指示。

? 強弱電橋架分開無交叉，橋架管線的通道進出口做到密封、防水、防鼠要求。

1.1.3   電源設計分類

機房計算機設備包括小型機、PC服務器、網絡設備、通訊設備等，由于這些設備進行數據的實時處理與實時傳遞，關系重大，所以對電源的質量與可靠性的要求極高，因此該配電系統按照一級負荷考慮進行設計。

用電設備供電電源均為三相五線制或單相三線制,采用雙回路供電，總供電量滿足UPS、空調、照明等設備的用電量要求。

用電設備、配電線路裝設過流過載兩段保護，同時配電系統各級之間有選擇性地配合，配電以樹干式、放射式向用電設備供電；

配電系統所用線纜均為阻燃銅芯絕緣護套電力電纜及阻燃銅芯線，敷設鍍鋅鐵線槽、鍍鋅鋼管及金屬軟管；

1.1.4   配電系統設計

配電間設兩路電源進線的總配電柜一臺，通過提供UPS的電源和UPS輸出電源的再分配至電信網絡機房和安保機房。同時對機房的配電柜提供市電電源。機房內線纜由配電柜至各工作點線纜，全部布放在靜電地板的金屬橋架內，分支電線由橋架引出，外套金屬軟管，直接上到機房機柜上等用電設備上。

機房外通過橋架、鍍鋅鋼管鋪設至各工作點預設位置，電線由此引出，外套金屬軟管接到用電設備上。

1.1.5   電力線纜的電磁輻射防護

1、天花板采用微孔鋁合金天花板；鋪設防靜電地板,并在地板下作靜電接地；機房內地板支撐腳、金屬天花、墻面板均做有效的電氣連接并分別連接的大廈聯合接地匯流排,形成法拉第效應,有效的防止電磁干擾。

2、為了防止機房內電力配線產生電磁干擾，在機房施工中所有路由均穿金屬管且保證一定的壁厚，金屬管接頭采用螺絲接頭連接，并擰8個以上絲扣；使用金屬軟管作為過渡連接時，盡量減少接頭（不多于兩個），并使接頭深度嵌入，這樣能夠保證所有接頭部位形成低阻位，有效減少非連續接頭部位產生的漏磁通。

3、機房內所有電纜、電線、信號線全部采用地板下敷設。

4、機房內配線采用輻射放散式配線方式，嚴禁采用環形配線。

5、交流工作地、安全保護地采用大廈等電位聯合接地體，形成良好電氣接地網。

6、直流工作地采用機房地坪網格裝均壓帶，保證有效接地電阻小于1歐姆，解決設備外殼靜電荷有效泄漏的問題。

7、對動力配電柜（盤、箱）的母線輸入端加裝防浪涌、防過電壓、防細小雷電流避雷器。

1.1.6   配電柜及開關的選擇

配電柜柜體采用國產產品，配電柜所有元器件均采用施奈德系列產品，符合IEC947-2IEC898標準，主開關采用NS系列空氣斷路器。分支開關采用Multi9系列斷路器，操作壽命均在5萬次以上，性能可靠、安全、免維護。Multi9系列開關采用道軌式安裝法，因此分配負載數量多，增容相當方便。根據要求可提供多種附件緊急停電掣各開關輔助觸頭（報警、故障、分合指示等）主開關操作方式任選（直接手柄操作，旋轉手柄操作，）。柜體采用全封式結構，玻璃門或普通門防護、防塵、120度傾角防水。最高保護等級可為IP45符合IEC529 BS5420標準。操作安全、方便，所有開關都安裝在帶有開口的防護板后，只有操作手柄及按鈕可見。

1.1.7   UPS電源的選擇

根據設備需求分析,我們?yōu)槭啦┐錏地塊的配電系統選用柏克80KVA UPS電源，，后備電池按30分鐘考慮。

柏克UPS技術特點:

1、逆變器

電源裝置中逆變器采用原裝進口產品，并滿足下列要求：

2 逆變器采用進口品牌主模塊和高可靠性的數字集成電路雙CPU SPWM多閉環逆變技術作為功率輸出單元和控制單元；

2 逆變器要求用一體化隔離式變壓器輸出純正弦波、能100%三相不平衡運行；

2 逆變器能向任何感性或容性負荷供電；

2 逆變器設有濾波器，把總諧波畸變率限制在5%以下；

2 逆變器的每逆變橋的橋臂設有保護電路，以防止因過流等損壞逆變橋橋臂固態板；

2 逆變器的輸入回路和輸出回路設有熔斷器和斷路器等過流保護裝置，熔斷器須設有熔斷指示，以便維修人員進行維修和維護；

2 在旁路模式中，它保證為用戶提供可靠的電源，具有持久性、可靠性，并且能夠完全避免危險的運行狀態；

2 逆變器具有抗短路能力，集成靜態旁路開關和絕緣隔離變壓器；

2 逆變器參數的選擇要根據輸出波型來設定。

2、整流器/充電裝置

電源裝置中負責對電池充電的充電器須采用高頻程控大功率充電器，并采用一體化設計電流1-100A可設定，同時并滿足如下要求：

2 整流模塊為原裝進口產品，可靠性高，所有器件及導線采用無自爆、耐火和阻燃產品。

2 控制電路采用高速CPU控制，數字化程度高，安全可靠。

2 充電器具有對電池充電全智能化自動管理功能，并防止對蓄電池過充的功能；

2 充電器具有自診斷功能，能準確判斷其故障位置，便于維修。

2 充電裝置須有短路、過流等保護功能。

2 所有組成部分均做在同一機柜中，體積小，維護簡單。

2 有電池均充和浮充電自動轉換功能，電池保護功能好。

2 有電池測試功能，可以測試電池狀態，供電情況等。

3、顯示裝置

帶有背光大屏幕中文液晶觸摸顯示屏，人機界面友好，可顯示如下內容：單路交流進線三相電源電壓、充電電壓、充電電流、電池組電壓、電池組充放電電流、單個充電模塊電壓、單個充電模塊電流、逆變器輸出電壓、頻率等。

以上測量精度不小于1.0級，電源裝置取消常規的測量表，全部通過監控系統液晶顯示屏顯示。

4、UPS技術參數

基本技術參數

5、蓄電池選擇：

蓄電池采用柏克高品質全密封閥控式免維護鉛酸膠體蓄電池，。浮充使用壽命≥10年長壽命系列電池，核對性充放電次數大于600次，并滿足事故負荷供電所需時間。

1.2     機房空調系統

機房中的電子設備在運行中散熱量大而且集中，散濕量極小，散熱量的95%是顯熱，熱濕比極大。在這種情況下，空氣處理可近似作為一個等濕降溫過程。

根據熱的傳播方式—傳導、輻射、對流分析，疏散顯熱的最有效方式是對流，這就需要大量的冷風將熱量帶走。

中央空調主要考慮人體對環境的要求，不具備大風量。因此，中央空調方式就會出現雖然冷量夠，但設備熱量卻散不出去的問題。集中空調是用風管送風，而非靜壓風庫，送風均勻度較差，所以中央空調不適合在機房使用，一定要考慮機房專用吸頂式的空調機組。

機房精密空調充分考慮了電子設備的特點，在相同制冷量的基礎上，加大了風量。加之下送風利用四面送風的方式，使得送、回風均勻，能夠較為迅速、有效地帶走機器熱量，同時具備分開擺放，按負載量不同擺放，按照冷熱氣流流動方向擺放。家用、商用空調、中央空調都沒辦法保證2℃的溫差，而電子設備在溫度不穩定的狀態下工作，壽命會大大降低。

此外，機房對潔凈度亦有嚴格的要求，這個要求遠遠高于辦公用房。由于中央空調送風方式的特點決定其不能滿足此要求。而機房專用空調中有中效過濾系統，可隨時更換過濾網，方便 、省時、經濟。普通舒適性空調機的溫、濕度控制精度低 、過濾性能較差。

根據各機房的功能需求配置相應的空調及新風系統。其中計算機網絡機房配置機房專用精密空調、采用地板下送風方式，新風機組與消防系統聯動

1.2.1   機房冷負荷計算及選型

機房主要的熱負荷來源于設備的發熱量及維護結構的熱負荷。因此，我們要了解主設備的數量及用電情況以確定精密空調的容量及配置。但在暫不確定設備數量等情況時，機房熱負荷沒有條件精確計算，根據以往經驗，可根據機房的面積進行測算。

中心機房總面積近850平方米:

在此項目的設計中，采用面積計算法，按實際的機房面積計算。每個平方按照350W進行估算， 所以熱負荷為：350×850=154700W。

因此若考慮主機房空調系統采用2臺60KW和2臺40KW柏克精密空調，有20％的余量。

主機房設計為一個獨立的新風區，在下送風區的機房內安裝一臺吸頂式新風處理機。

經現場實地勘察，以上所有空調的室外機均需放置在大樓3樓裙房室外平臺的位置。

1.2.2   產品功能及主要特點

n 機房專用空調機組的機械性能

? 機柜表面噴涂均勻、無破損，機柜顏色要求為灰色；信號燈、開關、測量顯示裝置布局合理。

? 40KW制冷量的空調室內機的尺寸應不大于：1740mm（長）*850mm（寬）*1950mm（高）。操作及維修安全、方便。

? 60KW制冷量的空調室內機的尺寸應不大于：1900mm（長）*850mm（寬）*1950mm（高）。操作及維修安全、方便。

? 結構工藝：部件排列合理、整齊；導線顏色和截面合理，布放平整；接插件牢固；進出線符合工程需要；具備抗震措施。

? 標牌、標記：應平整清晰。

n 機房專用空調機組的適應環境

? 溫度：室內 -10℃ ~+30℃

    室外 -30℃~+46℃

? 濕度：≤95%RH

n 機房專用空調機組的溫度、濕度控制性能

? 機房專用空調應能按要求，自動調節室內溫、濕度，具有制冷、加熱、加濕、除濕等功能。

? 溫度調節范圍：+17℃~+28℃

? 溫度調節精度：±2℃溫度變化率< 5℃/小時

? 濕度調節范圍：40% ~60%RH

? 濕度調節精度：±5 %RH

n 機房專用空調機組的機組性能

? 機房專用空調機組應選用直接膨脹風冷冷卻方式，送回風方式為下送風上回風。

? 機房專用空調應具備制冷、加熱、加濕、除濕及溫、濕度傳感器和控制器。

? 制冷壓縮機要求：采用美國COMPLAND 渦旋式高效壓縮機，節能。 機房專用空調的加熱性能：使用PTC陶瓷模塊式加熱系統。

?  機房專用空調的加濕性能：

? 應采用電極式加濕器。精密空調的加濕量不小于10KG/H。

? 機房專用空調的空氣潔凈度：高效過濾器，波浪形設計，三層過濾完全滿足計算機房潔凈度要求，材質選用合成纖維，可清洗。

? 使用大風量直接驅動離心風機。

?  具有雙重外殼（Double Skin）箱體結構，使機組靜音運行；內部不會滋生、存留細菌；防火等級為A0級(ISO1182.2)。

? 機房專用空調的控制系統：

2   應具有先進的控制系統

2   應具有256條大容量故障信息記錄；48小時溫濕度歷史曲線，曲線精度可調。

2   內容及參數掉電保護設計。

2   機組應具有過壓 、欠壓等報警及故、障診斷，告警記錄功能，自動保護，自動恢復，自動重啟動等功能。

2   控制系統應具有多級密碼保護功能。

n 機房專用空調機組主要技術參數要求
